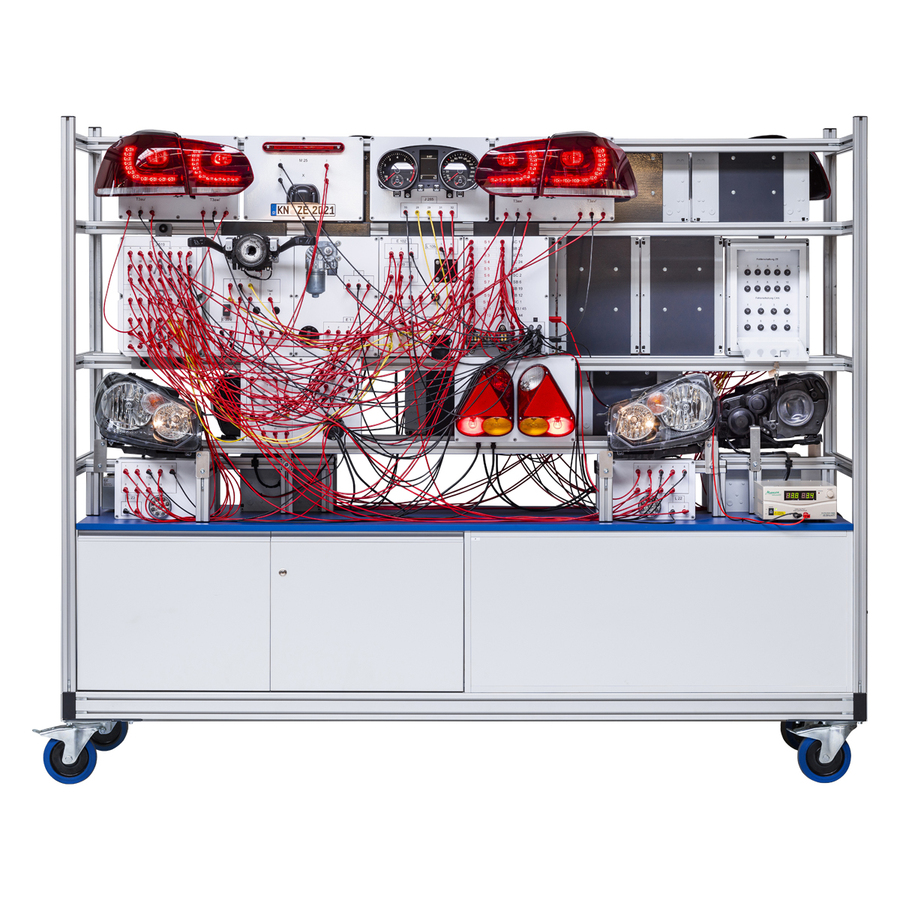

VW中控电气模块化系统

描述

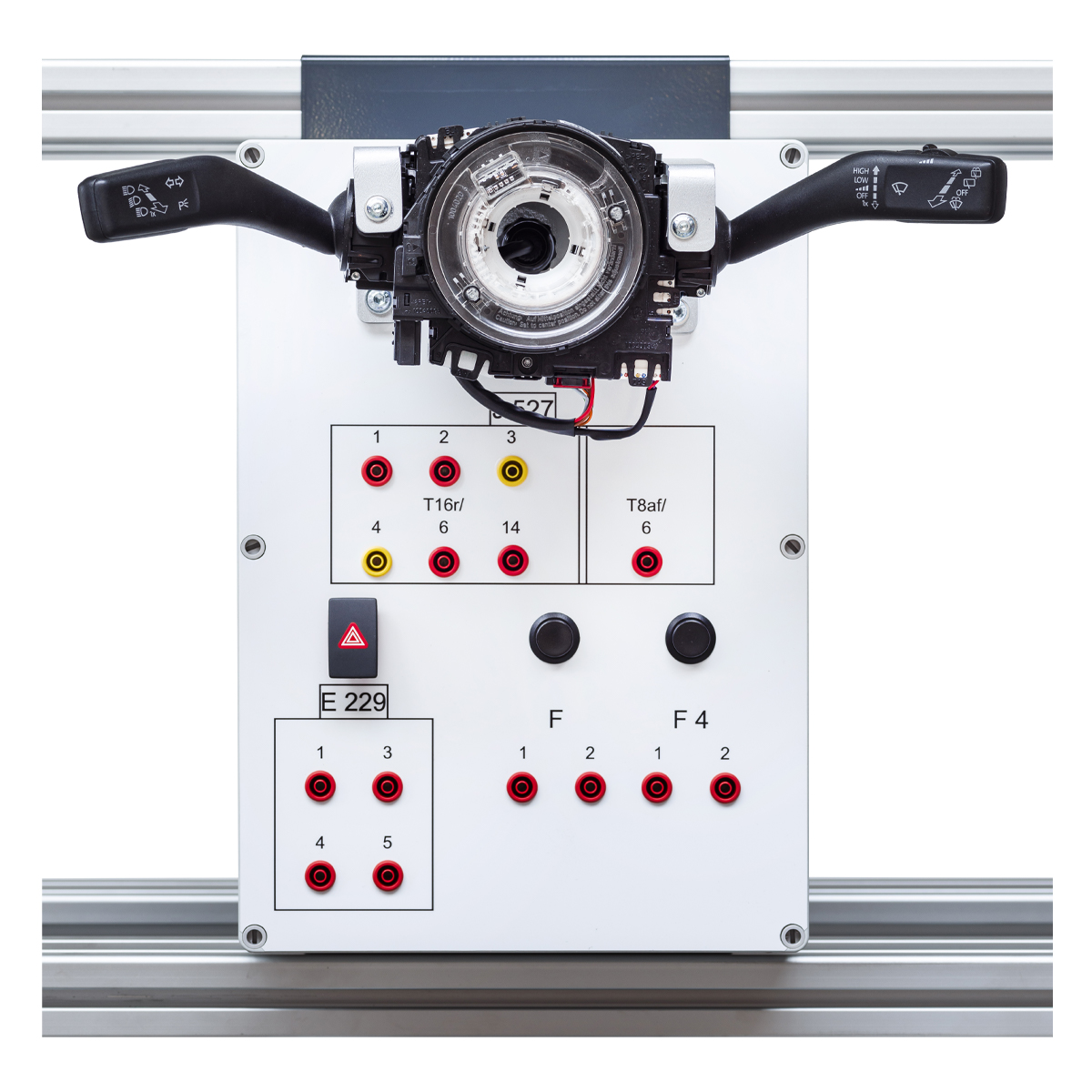

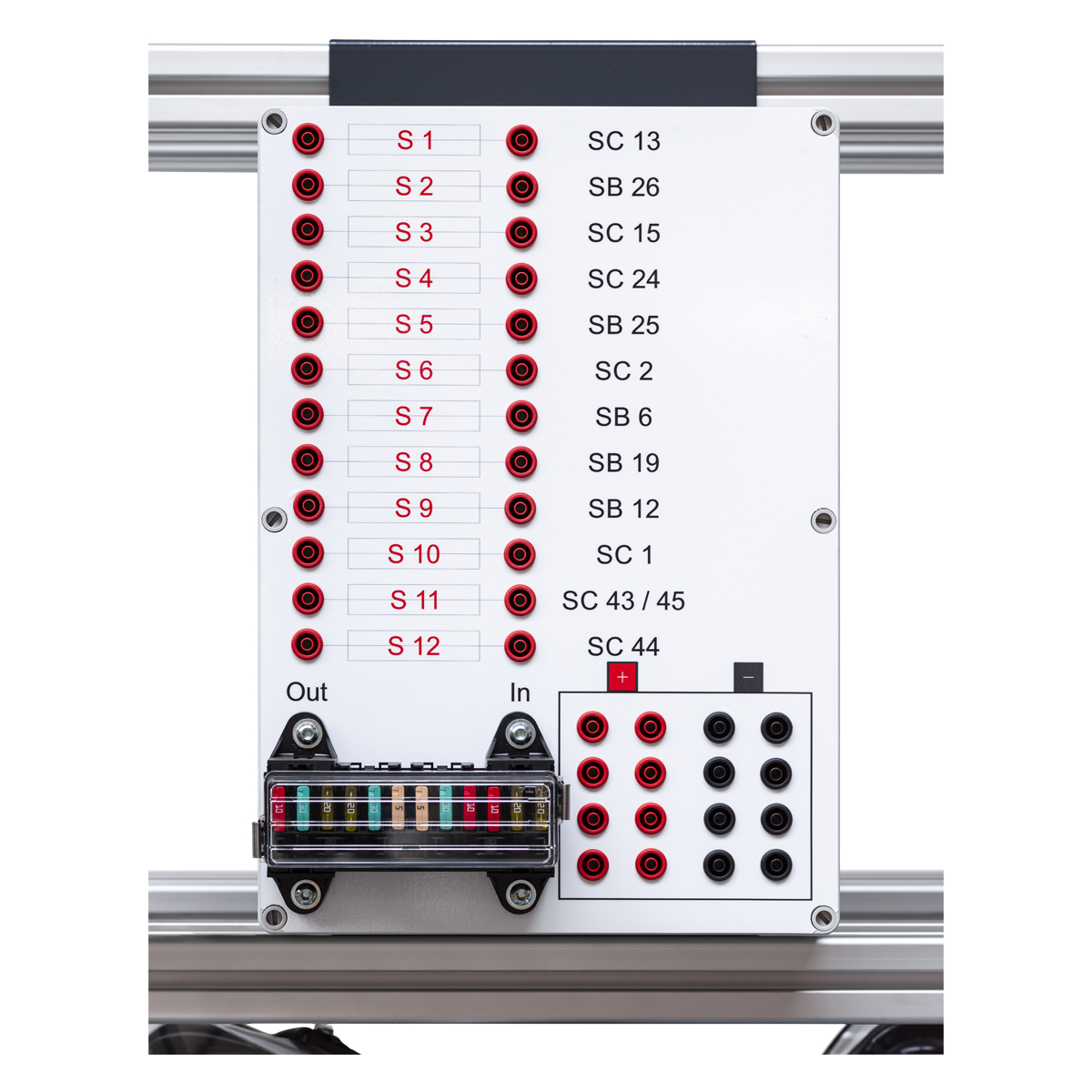

用于中央电气系统的培训台模块化系统已开发用于相应学习领域。除了根据电路图接线外，还可以通过 OBD 使用车间测试仪进行诊断和编程/编码。车载电源控制单元和安装的组件之间所需的电缆连接必须由受训人员根据电路图进行。为了更好地识别控制单元之间的 CAN 连接，使用了带有4 mm 安全插座和不同颜色编码的实验室电缆。已安装组件的输入和输出以数字印刷形式显示在各个模块的前面板上，并根据原始电路图进行标记。特殊的箔纸可以用水溶性笔在板上书写或做标记。可以使用专门为该系统绘制的连续图或由单个页面组成的 VW 原始接线图作为接线图。

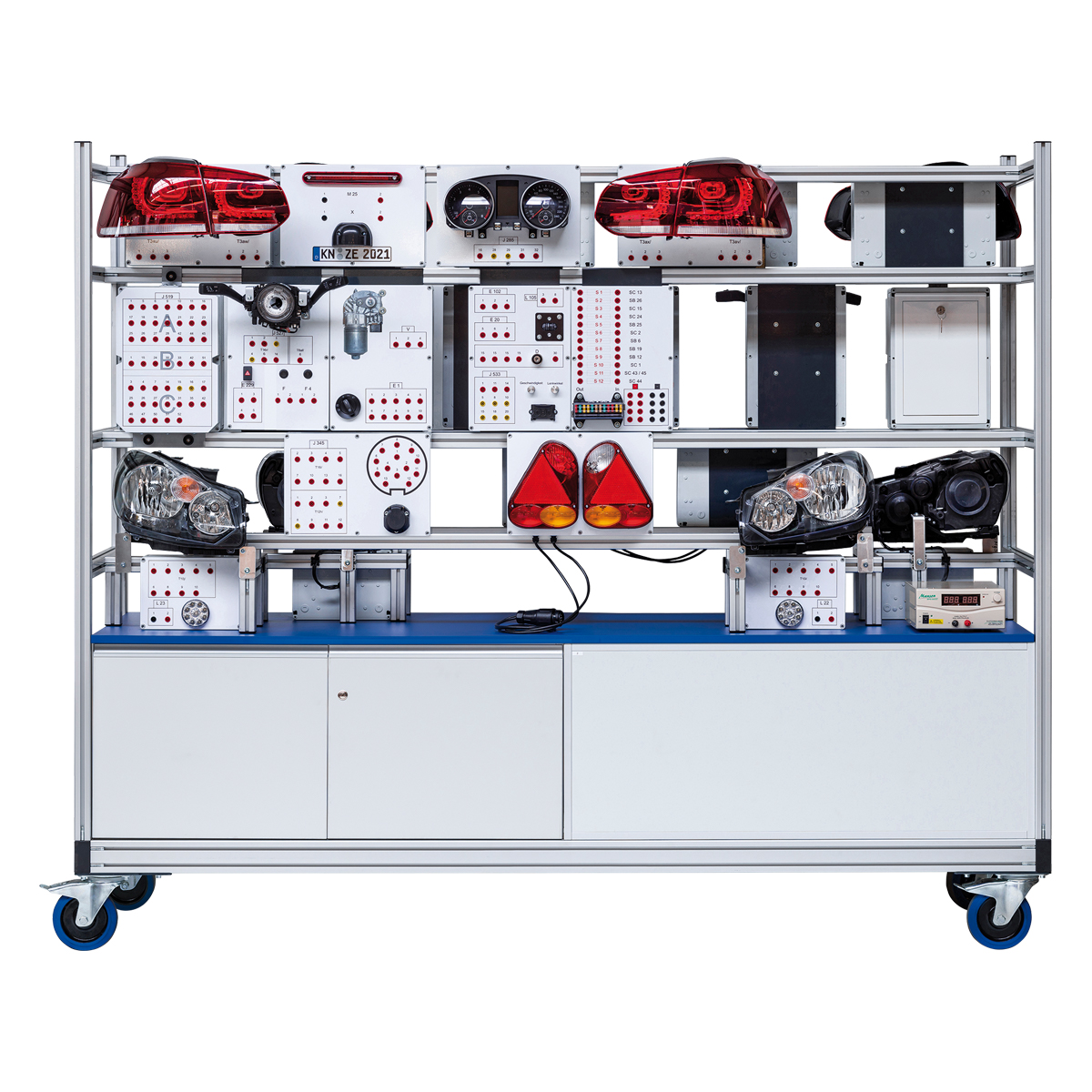

注意：模块化结构建在基础搬运车的两侧。底柜用于容纳各个模块并存放附件和电缆。它可以从两侧打开。每一面都有相同的元件，因此可以在两边完成工作。底座结构上提供了附件（门模块或拖车模块）的支架和连接件。

细节

• 使用电路图、电路符号、端子名称、电缆、导线连接

• 可能使用车间诊断设备

• 在诊断中包括解决问题的策略或替代方案

• 检查单个组件并决定必要的维修措施

• 根据法律和制造商相关法规对 ECU 进行编码、调整软件状态和测试数据通信线路

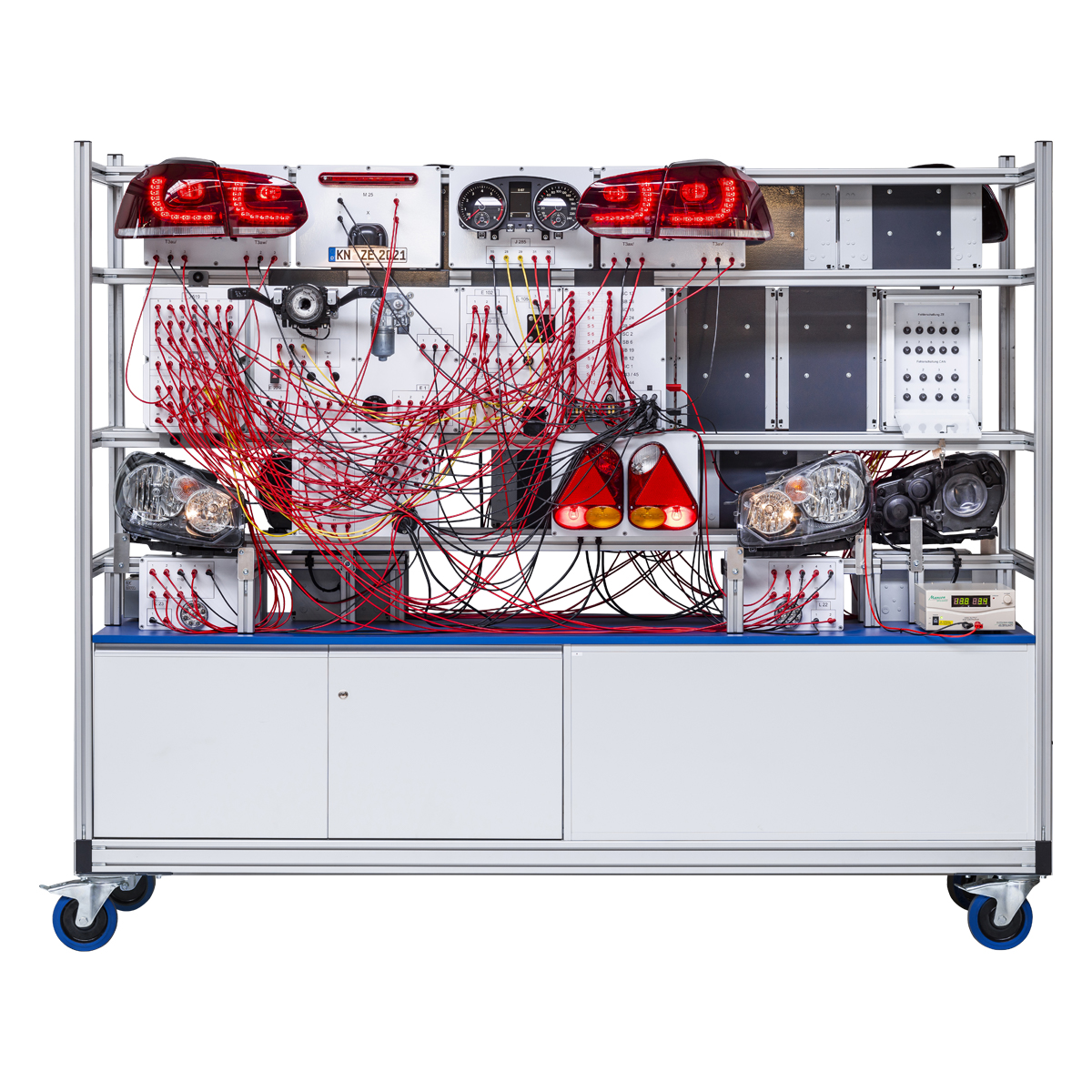

• 根据接线图创建电缆连接

• 通过 OBD 诊断接口对中央电气系统进行故障排除

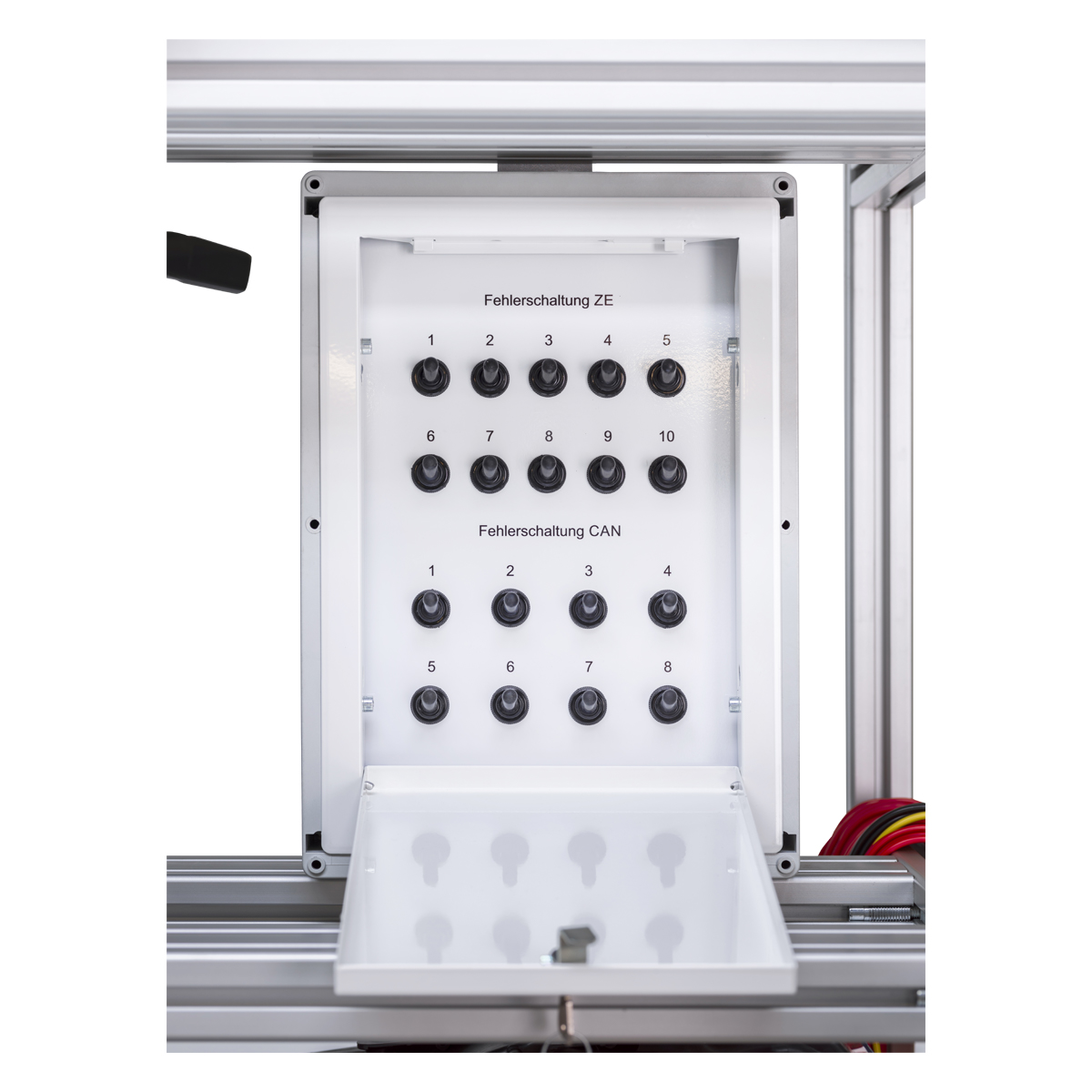

• 使用集成故障电路，可以在各种组件连接中切换 10 个电气故障。可以在 CAN-BUS 数据连接中专门切换另外 8 个故障。故障的影响可以用万用表或示波器测量，也可以通过带有合适诊断系统的 OBD 接口测量。

通过训练架可以切换、控制或调整以下功能：

1. 点火启动开关

2. 控制行驶速度

3. 调整转向角度

4. 调节大灯高度

通过LED 雾灯可以调节速度和转向角度，以确保静态转向灯的功能。
