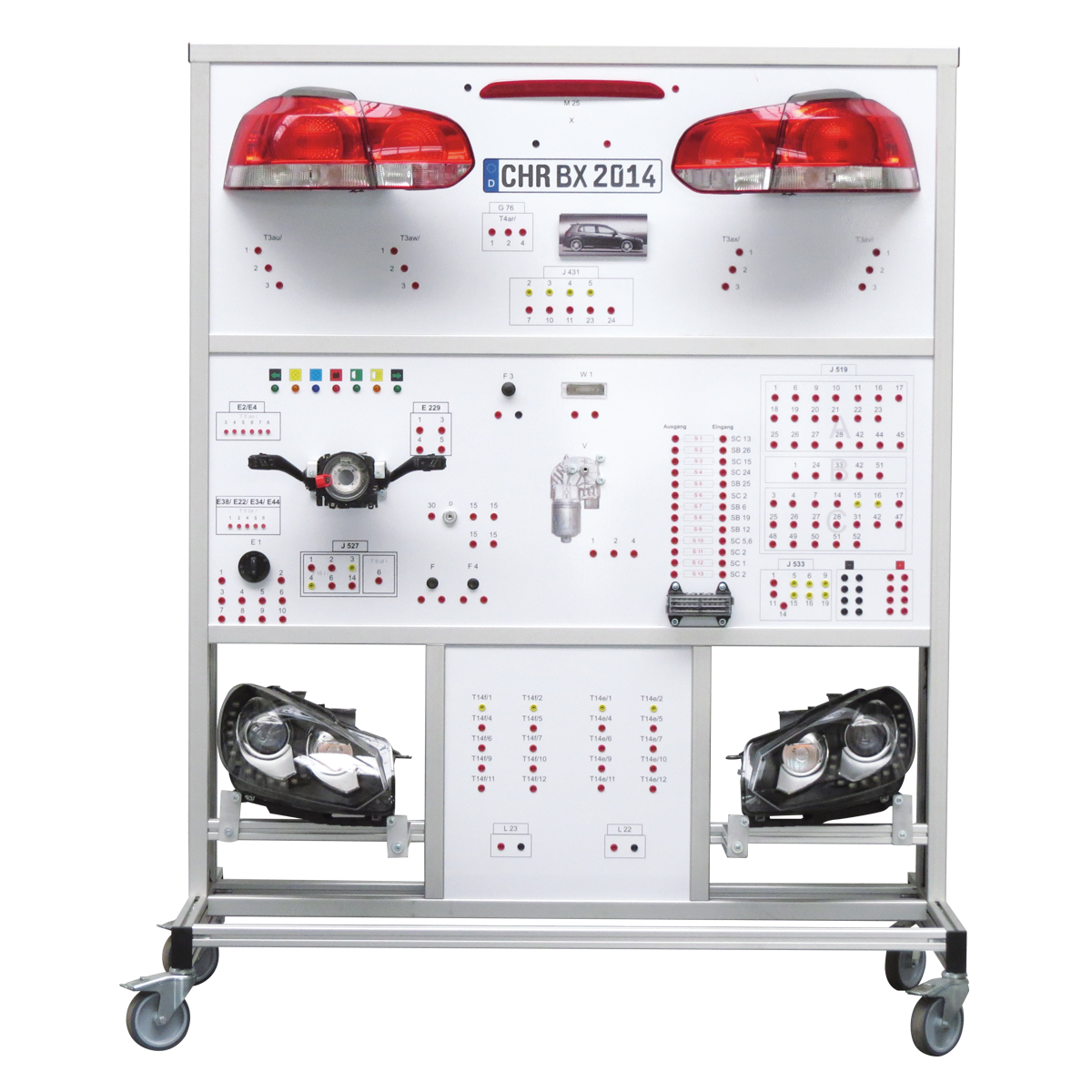

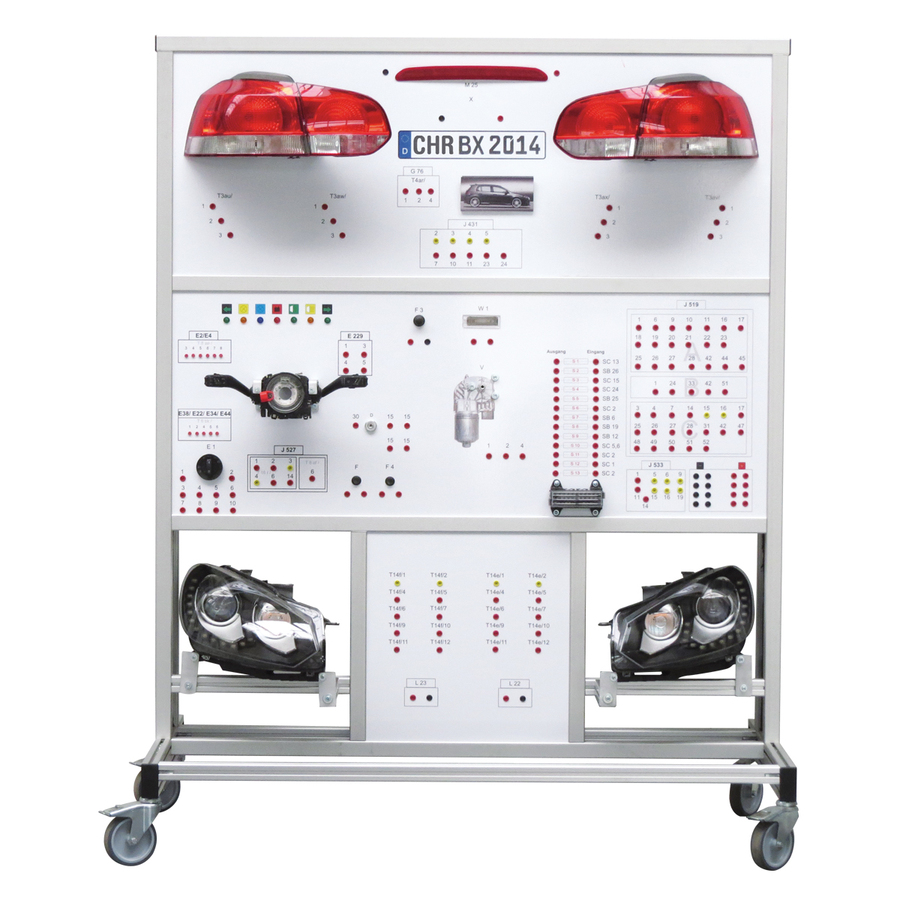

双氙气灯中控电气实训台是为相应学习领域的实际应用而开发的。除了根据电路图接线外，还可以在车间测试仪的帮助下通过OBD进行诊断和编程。学员根据接线图进行车载电源控制单元和已安装组件之间必要的电缆连接。为了更好地识别控制器之间的CAN连接，实验室电缆配有4mm安全插座和不同的颜色编码。
安装组件的输入和输出在前面板上以数字印刷表示。可以在板上用水溶性笔书写，十分方便。电路图可以是专门为该系统定制的方案或大众原装电路图。
以下组件已安装：
• 车载电源控制单元
• 带开关单元的转向柱控制单元
• 诊断接口（网关）
• 手动前照灯光束范围控制
• 带开关单元的转向柱控制单元
• 灯光控制组合开关
• 雨刮电机
• H7主头灯
• 带有相应控制单元的雾灯
• 静态转弯灯
• 尾灯包括后雾灯和倒车灯（包括倒车灯开关）
• 高位刹车灯
• 刹车灯开关
• 危险灯开关和带门侧开关的室内灯
双氙气灯中控电气实训台与H7灯实验台具有相同的基本设备。此外，还安装了以下组件：
• 双氙气弯道前照灯，包括必要的控制单元
• 车辆位置传感器，用于控制自动前照灯高度调节
• 转弯灯功能的发动机转速模拟，速度和转向模拟
双氙车灯功能模型可以显示CAN舒适总线的信号和数据以及CAN驱动总线的信号和数据。同样，通过OBD诊断连接可以调节前照灯的零位置。
标准设备:
• 即用型和可移动功能模型
• 稳压开关电源
• 所有必要的连接电线（带4 mm安全插座的实验室电缆）
• 正面可以用马克笔标记
• OBD 诊断界面
适用于:
• 汽车机电一体化工（乘用车技术方向）
• 汽车机电一体化工（系统和高压技术)
• 服务类技术人员
• 汽车行业的技术人员
可能的用途:
• 使用电路图、符号、终端名称、电线和接线
• 使用常用车间诊断设备
• 在诊断过程中利用解决问题的策略和替代方案
• 检查各个组件并确定必要的维修措施
• 编码控制单元，软件发布的调整和数据通信线路的验证，考虑法律要求和制造商规范
• 根据电路图建立电缆连接
• 使用OBD诊断界面对中央电气系统进行故障排除产品
学习目标:
• 认识电气和电子部件、组件和系统
• 检查和维修电气和电子电路
• 选择和使用电气测量和测试设备
• 测量和评估电气变量和信号
• 工作成果的记录，通过比较计算的参数和厂商参数来评估工作成果
供货范围:
即用型和可移动功能模型，包括稳压12 V开关电源、数据表、电路图和操作手册。 或者，实验台也可以用市售的车辆电池操作。供货范围还包括所有必要的连接电缆、手册和实际示例、信息表和工作表以及带有完整图纸的叠层电路图。
规格：
· 电气连接：110 V / 240 V电源连接
· 尺寸（长x宽x高）：1600 x 800 x 1950 mm
· 重量：约140kg
